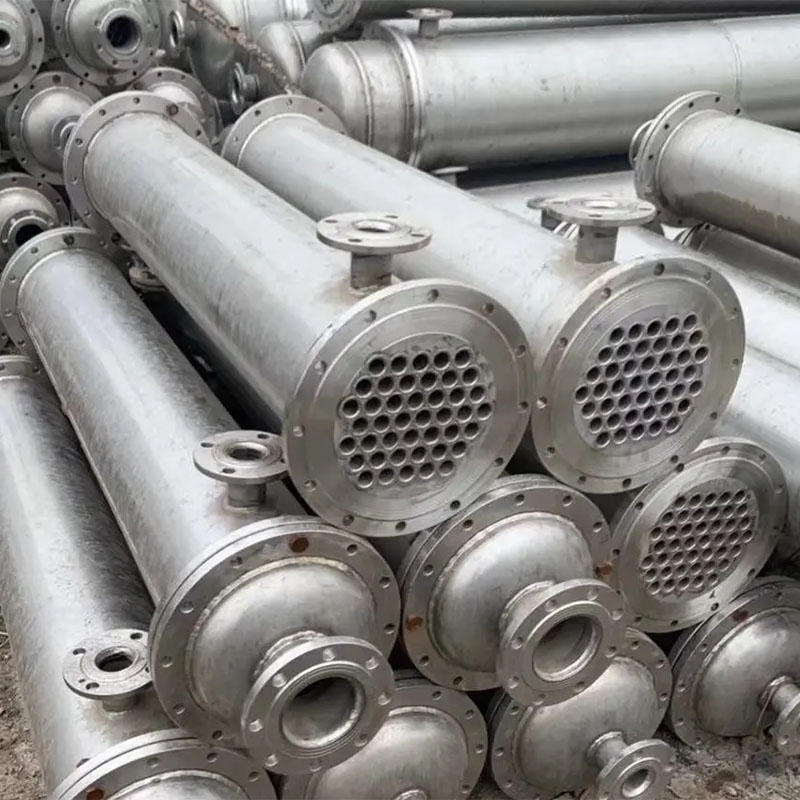

Vertikalni lupinasti in cevni izmenjevalnik toplote

Wuxi Hongdinghua Chemical Equipment Co., Ltd., kot profesionalni proizvajalec navpičnega toplotnega izmenjevalnika z lupinami in cevmi, že vrsto let sodeluje s strankami iz naftne, kemične, farmacevtske industrije, okoljevarstvene in metalurške industrije. Toplotni izmenjevalnik je najpogosteje uporabljena oprema med opremo, ki jo dobavlja Wuxi Hongdinghua Chemical Equipment Co., Ltd. Še posebej za lupinaste in cevne toplotne izmenjevalnike.

Lupinaste in cevne toplotne izmenjevalnike je mogoče razvrstiti v veliko različnih imen glede na njihovo notranjo strukturo ali glede na način pretoka medija znotraj lupinastega toplotnega izmenjevalnika ali njihove uporabe, kot so kondenzator, hladilnik, grelnik, predgrelnik, reboiler, hladilna past, večcevni kondenzator, U-cevni toplotni izmenjevalnik, plavajoči toplotni izmenjevalnik, toplotni izmenjevalnik škatle itd., s številnimi imeni.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. kategorizira toliko lupinastih in cevnih izmenjevalnikov toplote glede na njihove položaje namestitve z uporabo bolj intuitivnih in razumljivih izrazov:

Vertikalni lupinasti in cevni izmenjevalnik toplote

Horizontalni lupinasti in cevni izmenjevalnik toplote

Osnovna struktura vseh teh izmenjevalnikov toplote z različnimi imeni je skoraj enaka ali podobna;

Struktura toplotnega izmenjevalnika lupine in cevi vključuje naslednje:

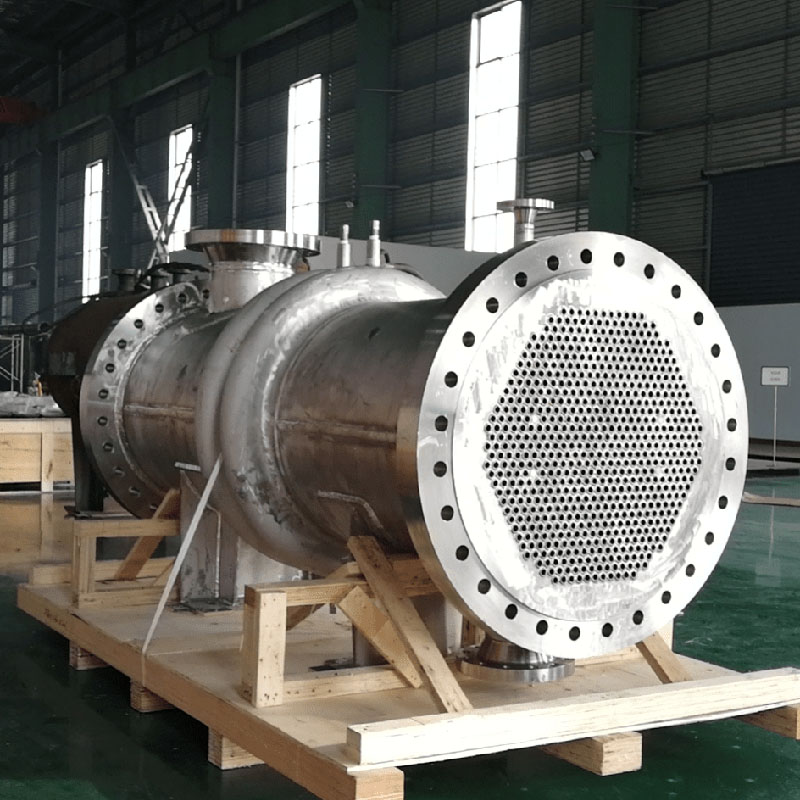

Lupinasti in cevni toplotni izmenjevalniki so v glavnem sestavljeni iz pokrova (integralni pokrov), cevne pločevine, cevi, lupin in odbojnih plošč.

Običajno je lupina cilindrična; Cevi so ravne ali v obliki črke U. Za izboljšanje učinkovitosti prenosa toplote toplotnih izmenjevalnikov se lahko uporabljajo tudi navojne cevi, rebraste cevi itd. Vzorec postavitve cevi vključuje enakostranične trikotnike, kvadrate, kotne kvadrate in kotni trikotnik.

Značilnosti in uporaba navpičnega toplotnega izmenjevalnika lupinaste cevi:

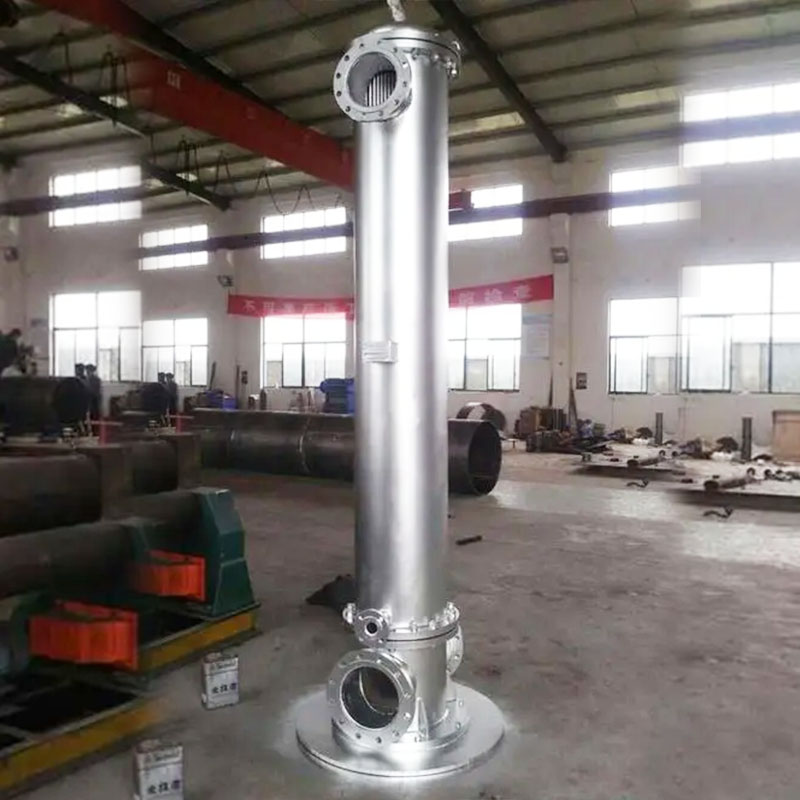

Vertikalni lupinasto-cevni toplotni izmenjevalec je sestavljen iz lupine in cevnega snopa, ki vsebuje veliko cevi, izmenjava toplote med hladnimi in vročimi tekočinami pa poteka skozi stene cevi. Kot tradicionalna standardna oprema za izmenjavo toplote se lupinasti in cevni toplotni izmenjevalniki pogosto uporabljajo v kemični industriji, rafiniranju nafte, petrokemični industriji, energiji, jedrski energiji in drugih industrijskih napravah, zlasti pri visokotemperaturnih in visokotlačnih ter velikih toplotnih izmenjevalnikih, ki imajo absolutno prednost.

Podrobnosti o navpičnem toplotnem izmenjevalniku:

Običajno lahko delovni tlak navpičnih lupinastih in cevnih izmenjevalnikov toplote doseže 4 MPa, delovna temperatura pa je pod 200 °C. V nekaterih primerih je mogoče doseči tudi višji tlak in temperaturo. Na splošno je premer lupine pod 1800 milimetrov, dolžina cevi pa pod 9 metrov. V nekaterih primerih so tudi večje ali daljše cevi.

Površina stene cevnega snopa, zaprtega v ovoj, služi kot površina za prenos toplote medstenskega toplotnega izmenjevalnika. Vertikalni lupinasti in cevni izmenjevalnik toplote ima preprosto strukturo, poceni, širok prečni prerez in enostavno čiščenje lestvice; Vendar pa je koeficient prenosa toplote nizek in talna površina je manjša kot pri vodoravnem lupinastem toplotnem izmenjevalniku. Lahko je izdelan iz različnih strukturnih materialov (predvsem kovinskih materialov) in se lahko uporablja pri visokih temperaturah in pritiskih, zaradi česar je najbolj razširjen. Vertikalni oklepni in cevni toplotni izmenjevalniki vključujejo navpične fiksne cevne parne toplotne izmenjevalnike, navpične oklepne in cevne parno-vodne toplotne izmenjevalnike z ekspanzijsko spojko in druge vrste. Glavni kontrolni parametri lupinastih in cevnih toplotnih izmenjevalnikov so ogrevalna površina, pretok tople vode, zmogljivost toplotne izmenjave in parametri toplotnega medija.

Pri načrtovanju in izdelavi vertikalnih lupinastih in cevnih toplotnih izmenjevalcev posredujte naslednje parametre in tehnične podatke podjetju Wuxi Hongdinghua Chemical Equipment Co., Ltd.

1. Tip izmenjevalnika toplote: A: cevni tip B: tip U-cev C: tip s plavajočo glavo

2. Območje izmenjave toplote: ______kvadratni meter (ã¡)

3. Delovni tlak: stran cevi ______MPa stran lupine ______MPa

4. Delovna temperatura: stran cevi ______â stran lupine ______â

5. Material:

stran cevi A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Drugo

Stran školjke A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Drugo

6. Specifikacije cevi za izmenjavo toplote (premer in debelina stene):

7. Vrsta: A: Navpično B: Vodoravno

8. Stran cevi: A: Enocevni prehod £ B: Dvojni cevni prehodi£ C: Štiri cevni prehodi£ D: Šest cevnih prehodov£
