Horizontalni lupinasti in cevni izmenjevalnik toplote

Wuxi Hongdinghua Chemical Equipment Co., Ltd., kot profesionalni proizvajalec vodoravnih ohišnih in cevnih toplotnih izmenjevalnikov, že vrsto let sodeluje s strankami iz naftne, kemične, farmacevtske industrije, okoljevarstvene in metalurške industrije. Toplotni izmenjevalnik je najpogosteje uporabljena oprema med opremo, ki jo dobavlja Wuxi Hongdinghua Chemical Equipment Co., Ltd. Še posebej za lupinaste in cevne toplotne izmenjevalnike.

Lupinaste in cevne toplotne izmenjevalnike je mogoče razvrstiti v veliko različnih imen glede na njihovo notranjo strukturo ali glede na način pretoka medija znotraj lupinastega toplotnega izmenjevalnika ali njihove uporabe, kot so kondenzator, hladilnik, grelnik, predgrelnik, reboiler, hladilna past, večcevni kondenzator, U-cevni toplotni izmenjevalnik, plavajoči toplotni izmenjevalnik, toplotni izmenjevalnik škatle itd., s številnimi imeni.

Wuxi Hongdinghua Chemical Equipment Co., Ltd. kategorizira toliko lupinastih in cevnih izmenjevalnikov toplote glede na njihove položaje namestitve z uporabo bolj intuitivnih in razumljivih izrazov:

Vertikalni lupinasti in cevni izmenjevalnik toplote

Horizontalni lupinasti in cevni izmenjevalnik toplote

Osnovna struktura vseh teh izmenjevalnikov toplote z različnimi imeni je skoraj enaka ali podobna;

Struktura toplotnega izmenjevalnika lupine in cevi vključuje naslednje:

Lupinasti in cevni toplotni izmenjevalniki so v glavnem sestavljeni iz pokrova (integralni pokrov), cevne plošče, cevi, lupin in odbojnih plošč. Običajno je lupina cilindrična; Cevi so ravne ali v obliki črke U. Za izboljšanje učinkovitosti prenosa toplote toplotnih izmenjevalnikov se lahko uporabljajo tudi navojne cevi, rebraste cevi itd. Vzorec postavitve cevi vključuje enakostranične trikotnike, kvadrate, kotne kvadrate in kotni trikotnik.

Značilnosti in uporaba vodoravnega toplotnega izmenjevalnika lupinaste cevi:

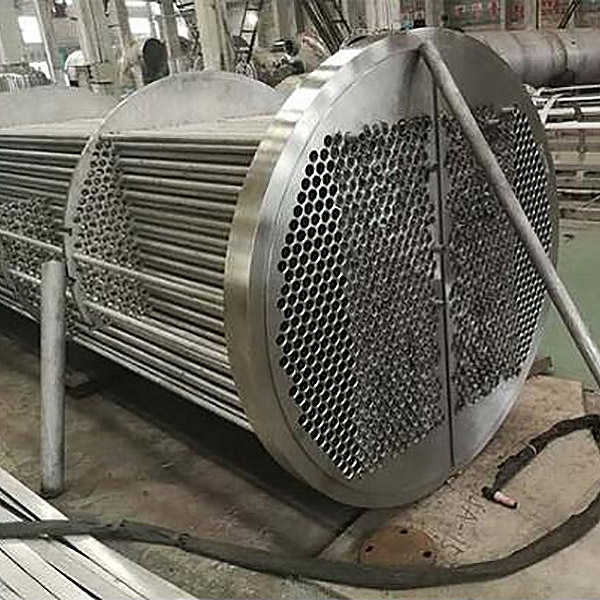

Horizontalni lupinasto-cevni izmenjevalnik toplote je sestavljen iz lupine in cevnega snopa, ki vsebuje veliko cevi, izmenjava toplote med hladnimi in vročimi tekočinami pa poteka skozi stene cevi. Kot tradicionalna standardna oprema za izmenjavo toplote se horizontalni lupinasti in cevni toplotni izmenjevalniki pogosto uporabljajo v kemični industriji, rafiniranju nafte, petrokemični industriji, energiji, jedrski energiji in drugih industrijskih napravah, zlasti pri visokotemperaturnih in visokotlačnih ter velikih toplotnih izmenjevalnikih, ki imajo absolutno prednost.

Podrobnosti o vodoravnem toplotnem izmenjevalniku lupinaste cevi:

Običajno lahko delovni tlak vodoravnih lupinastih in cevnih izmenjevalnikov toplote doseže 4 MPa, delovna temperatura pa je pod 200 °C. V nekaterih primerih je mogoče doseči tudi višji tlak in temperaturo. Na splošno je premer lupine pod 1800 milimetrov, dolžina cevi pa pod 9 metrov. V nekaterih primerih so tudi večje ali daljše cevi.

Površina stene cevnega snopa, zaprtega v lupini, služi kot površina za prenos toplote medstenskega toplotnega izmenjevalnika. Horizontalni lupinasti in cevni toplotni izmenjevalnik ima preprosto strukturo, nizko ceno, širok presek pretoka in enostavno čiščenje lestvice; Vendar pa je koeficient prenosa toplote nizek in talna površina je manjša kot pri vodoravnem lupinastem toplotnem izmenjevalniku. Lahko je izdelan iz različnih strukturnih materialov (predvsem kovinskih materialov) in se lahko uporablja pri visokih temperaturah in tlakih, zaradi česar je najpogosteje uporabljen. Horizontalni lupinasti in cevni toplotni izmenjevalniki vključujejo horizontalne fiksne cevne parne toplotne izmenjevalnike, vodoravne lupinaste in cevne parno-vodne toplotne izmenjevalnike z razteznim spojem, vodoravne plavajoče glave parno-vodne toplotne izmenjevalnike, vodoravne lupinaste in cevne parne vodne izmenjevalnike, horizontalne valovite lupine in cevni izmenjevalniki toplote za paro in vodo, vodoravni segmentirani izmenjevalniki toplote za vodo in vodo ter druge vrste. Glavni kontrolni parametri lupinastih in cevnih toplotnih izmenjevalnikov so ogrevalna površina, pretok tople vode, zmogljivost toplotne izmenjave in parametri toplotnega medija.

Fiksna struktura cevne pločevine je relativno preprosta, kompaktna in poceni, vendar zunanjega dela cevi ni mogoče mehansko očistiti. Ta vrsta snopa cevi izmenjevalnika toplote je povezana s cevno ploščo, ki je privarjena na oba konca ohišja in povezana z zgornjim pokrovom. Zgornji pokrov in ohišje sta opremljena z dovodnimi in izstopnimi šobami za tekočino. Običajno je zunaj cevi nameščen niz pregrad, pravokotno na snop cevi. Hkrati je povezava med cevjo in cevno ploščo ter lupino toga, znotraj in zunaj cevi pa sta dve tekočini različnih temperatur.

Ena cevna plošča toplotnega izmenjevalnika s plavajočo glavo je povezana s plaščem s prirobnico, medtem ko druga cevna plošča ni povezana z lupino, tako da se cev lahko prosto širi in krči pri segrevanju ali ohlajanju. Vendar pa je na to cevno ploščo povezan zgornji pokrov, ki se imenuje "lebdeča glava". Zato se ta vrsta toplotnega izmenjevalnika imenuje toplotni izmenjevalnik s plavajočo glavo.

Njegova prednost je, da je cevni snop mogoče izvleči za enostavno čiščenje; Razširitev cevnega snopa ne spremeni omejitve lupine, tako da, ko je temperaturna razlika med obema medijema izmenjevalnika toplote velika, ne bo nastale toplotne obremenitve zaradi razlike v toplotnem raztezanju med cevnim snopom in lupino.

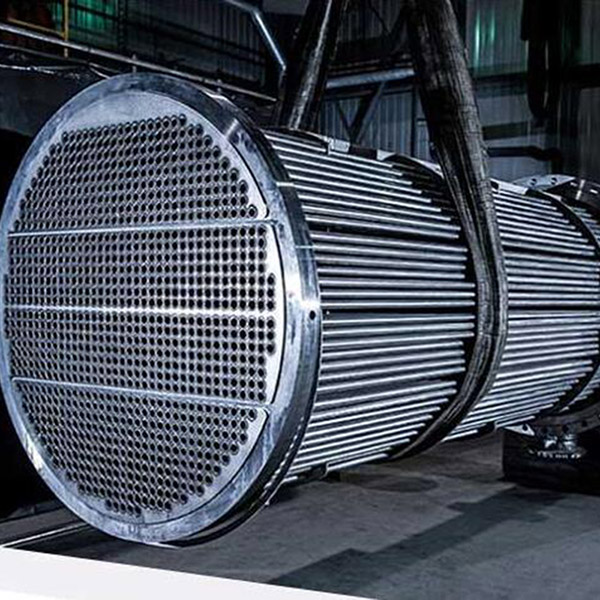

Cevni izmenjevalnik toplote v obliki črke U, vsaka cev je upognjena v obliko črke U, oba konca pa sta pritrjena na isto cevno ploščo. Vsako cev je mogoče prosto umakniti, da rešite problem toplotne kompenzacije. Prehod cevi mora biti vsaj dva prehoda, snop cevi je mogoče izvleči za čiščenje, cev pa se lahko prosto razširi. Prednosti so preprosta struktura, majhna teža in primernost za visoke temperature in visoke pritiske.

En konec cevnega snopa toplotnega izmenjevalnika škatle se lahko razširi. Prosta širitev, struktura je enostavnejša od vrste plavajoče glave, stroški pa so nižji kot pri vrsti plavajoče glave.

1. Tip izmenjevalnika toplote: A: cevni tip B: tip U-cev C: tip s plavajočo glavo

2. Območje izmenjave toplote: ______kvadratni meter (ã¡)

3. Delovni tlak: stran cevi ______MPa stran lupine ______MPa

4. Delovna temperatura: stran cevi ______â stran lupine ______â

5. Material:

stran cevi A: 20#£ B: S30408£ C: S32168£ D: S31603£ E: Drugo

Stran školjke A: Q235B £ B: S30408£ C: S32168£ D: S31603£ F: Drugo

6. Specifikacije cevi za izmenjavo toplote (premer in debelina stene):

7. Vrsta: A: Navpično B: Vodoravno

8. Stran cevi: A: Enocevni prehod £ B: Dvojni cevni prehodi£ C: Štiri cevni prehodi£ D: Šest cevnih prehodov£

Horizontalni toplotni izmenjevalnik lupinaste cevi
