Industrial Fix - izparilnik z brisano folijo z rezili

Wuxi Hongdinghua Chemical Equipment Co., Ltd je proizvajalec in dobavitelj izparilnikov z brisano folijo z rezili na Kitajskem, nudimo profesionalne storitve in boljšo ceno za vas. Wuxi Hongdinghua Chemical Equipment Co., Ltd. je oblikoval in izdelal različne oblike uparjalnikov z obrisano folijo za stranke. Uparjalnik z obrisano folijo s fiksnimi rezili je vrsta uparjalnika z obrisano folijo z visoko natančnostjo izdelave in natančnostjo namestitve.

Načelo delovanja uparjalnika z obrisano folijo s fiksnimi rezili

Rezilo uparjalnika z obrisano folijo s fiksnimi lopaticami je izdelano iz kovinskega materiala, ki je togo povezan z rotorjem. Dolžina strgala je enaka dolžini izparilnega valja. Reža med vrtljivim rezilom in notranjo steno izparilnega cilindra je 1-2 mm. Primeren je za izhlapevanje, koncentracijo, raztapljanje ali čiščenje materialov z izjemno visoko viskoznostjo in peno, ki jo je enostavno oblikovati. Uparjalnik s fiksnimi lopaticami je prav tako sestavljen iz enega ali več cilindričnih teles z ogrevanim plaščem in vrtljivim rezilom v cilindru. Rezilo nenehno briše surovino, ki vstopa v uparjalnik z obrisano folijo s fiksnimi rezili, v debel in enoten tekoči film na grelni površini in se premika navzdol; Med tem postopkom se komponente z nizkim vreliščem uparijo, ostanek pa se izprazni z dna uparjalnika.

Značilnosti in uporaba uparjalnika z obrisano folijo s fiksnimi rezili

Strukturne značilnosti uparjalnika z obrisano folijo s fiksnimi lopaticami so naslednje:

1. Motor in reduktor: Pogonska naprava za vrtenje rotorja.

2. Komora za ločevanje tekočine s paro: materiali vstopajo v uparjalnik z obrisano folijo s fiksnimi lopaticami tangencialno skozi dovod v spodnjem delu komore za ločevanje tekočine s paro in se neprekinjeno in enakomerno porazdelijo po steni komore za izparevanje uparjalnika z obrisano folijo s fiksnimi lopaticami skozi razdelilnik tekočine na spodnjem delu komore za ločevanje tekočine s hlapi. Sekundarna para, ki je izhlapela iz komore za uparjanje, se dvigne v komoro za ločevanje v zgornjem delu uparjalnika z obrisano folijo s fiksnimi lopaticami in se loči od kapljic tekočine ali pene, ki jih lahko nosi sekundarna para skozi separator plina in tekočine, nameščen v komori za ločevanje hlapov in tekočine. Sekundarna para se izčrpa iz izparilnika z obrisano folijo s fiksnimi lopaticami naj na zgornjem koncu.

3. Razdelilnik tekočine: material, ki je nameščen na rotorju, vstopi v uparjalnik z obrisano folijo s fiksnimi lopaticami iz tangencialne smeri in se neprekinjeno in enakomerno porazdeli v obliki filma na površini izparevanja skozi vrteči se razdelilnik tekočine.

4. Separator plina in tekočine: separator plina in tekočine je nameščen v zgornjem delu ločevalne komore, ki ujame kapljice tekočine ali peno, ki jo lahko prenaša dvigajoča se sekundarna para, in povzroči, da pade nazaj na površino izhlapevanja.

5. Izparilna komora: notranja stena izparilne komore je izparilna površina, kjer izmenjuje toploto z materiali, ki jih vrteče se lopatice in grelni medij znotraj plašča prisilijo, da tvorijo film.

Notranjo površino uparjalne komore je treba natančno obdelati in polirati, da se zagotovi, da debelina stene uparjalne komore ustreza zahtevam glede trdnosti. Poleg tega je pri montaži potrebno zagotoviti ekscentričnost med rotorjem in osjo uparjalne komore, njegova natančnost obdelave in montaže pa daleč presega druge oblike uparjalnikov z obrisano folijo.

6. Rotor: Rotor poganjata elektromotor in reduktor, ki opravljata krožno gibanje, z zanesljivo trdnostjo in visoko stabilnostjo.

7. Rezilo: Rezilo je togo povezano z rotacijsko gredjo in obdelano z natančno obdelavo, ki izvaja krožne gibe za neprekinjeno brisanje surovine na površino izhlapevanja v tanek film, s čimer se doseže učinek izhlapevanja tankega filma.

8. Spodnja glava je opremljena s samomazalnimi ležaji, odpornimi na visoke temperature, spodnji ležaj mora biti primeren za odvajanje materiala ter vzdrževanje in popravilo.

Značilnosti delovanja uparjalnika z obrisano folijo s fiksnimi rezili so naslednje:

1. Minimalna izguba tlaka

Surovine V uparjalniku z obrisano folijo s fiksnimi rezili sta "pretok" in "pretok" sekundarne pare v dveh neodvisnih "kanalih": material pade vzdolž stene uparjalne komore in se spusti; Sekundarna para zapušča uparjalnik skoraj neovirano iz središča cilindra, zato je izguba tlaka minimalna.

2. Zmožnost delovanja v pogojih pravega vakuuma

Zaradi izjemno majhnega upora sekundarne pare od izparilne površine do kondenzatorja lahko vzdržuje visoko stopnjo vakuuma na izparilni površini celotne stene izparilne komore. Izboljšanje stopnje vakuuma učinkovito zmanjša vrelišče obdelanega materiala.

3. Visok koeficient prenosa toplote, visoka intenzivnost izhlapevanja

Znižanje vrelišča materiala poveča temperaturno razliko z vročim medijem; Stabilna toplotna odpornost zaradi enakomerne debeline filma; Podobno sta onemogočena koksanje in luščenje materialov na steni, izboljšan pa je tudi delni koeficient toplotnega prenosa stene uparjalnega valja; Zato je njegova intenzivnost izhlapevanja zelo visoka.

4. Nizkotemperaturno izhlapevanje

Zaradi zmožnosti vzdrževanja visokega vakuuma znotraj uparjalnega cilindra se vrelišče obdelanega materiala močno zmanjša, zaradi česar je še posebej primeren za nizkotemperaturno izparevanje toplotno občutljivih materialov.

5. Kratek čas pretoka

Čas pretoka materiala v uparjalniku je zelo kratek, kar učinkovito preprečuje razgradnjo, združevanje ali poslabšanje produkta med postopkom izhlapevanja.

6. Uporabite lahko paro nizke kakovosti

Para je pogosto uporabljen toplotni medij. Z znižanjem vrelišča materialov in zagotavljanjem enake temperaturne razlike lahko znižamo temperaturo ogrevalnega medija. Uporaba nizko kakovostne pare je koristna za izrabo energije. Posebej primeren kot uparjalnik s končnim učinkom za izhlapevanje z več učinki.

7. Močna prilagodljivost in enostavno upravljanje

Zaradi strukture uparjalnika z obrisano folijo s fiksnimi rezili se lahko uparjalnik z obrisano folijo s fiksnimi rezili uporablja za obdelavo visoko viskoznih, penastih, toplotno občutljivih surovin, ki jih običajni uparjalniki težko obdelujejo

Uparjalnik z obrisano folijo s fiksnimi rezili, ki ga proizvaja HDH, je splošno priznan in sprejet, uparjalnik z obrisano folijo s fiksnimi rezili, ki ga je zasnoval in izdelal HDH, pa je lahko primeren za različne potrebe:

1. Destilacija

2. Koncentracija

3. Razplinjevanje

4. Beljenje

5. Dezodoracija

6. Sušenje

7. Reakcija

8. Kristalizacija (izvajanje hladilne funkcije uparjalnika)

9. Recikliranje (zlasti topil ali drugih uporabnih snovi, ki se uporabljajo v farmacevtski industriji)

10. Čiščenje (kot je razsoljevanje morske vode, ločevanje čistih raztopin)

Podrobnosti o uparjalniku z obrisano folijo s fiksnimi rezili

Uparjalnik z obrisano folijo s fiksnimi rezali je vrsta uparjalnika z obrisano folijo in njegove strukturne značilnosti so naslednje:

Uparjalnik s fiksno obrisano folijo, z rezilom za brisanje filma, ki je podobna mešalniku, je opremljen s togim rotorjem z rezili. Dolžina brisalne folije in višina grelne površine sta enaki, razmak med brisalno folijo in površino grelne stene pa je prilagojen na 1-3 mm glede na širino brisalne folije in velikost uparjalnika, tako da ni obrabe na grelni površini. Ta struktura zaprtega tipa in rotor z zelo gladko površino sta enostavna za čiščenje, zato ima material širok spekter uporabe in je zelo primeren za prehrambeno industrijo, kot tudi za zahteve GMP v farmacevtski industriji. Lahko obdeluje surovino z viskoznostjo približno 50000 mpas. Toge lopatice uparjalnika z obrisano folijo s fiksnimi lopaticami je mogoče oblikovati tudi v spiralne oblike, ki lahko obdelajo surovino z viskoznostjo do 70000 mpas. Material rezila je enak materialu cilindra uparjalnika.

podrobnosti o uparjalniku z obrisano folijo s fiksnimi rezili

Wuxi Hongdinghua Chemical Equipment Co., Ltd. mora celovito upoštevati naslednje dejavnike, ko strankam pomaga pri izbiri izparilnikov z obrisano folijo s fiksnimi rezili:

1. Proizvodna zmogljivost in parametri delovanja:

Vključno s predelovalno zmogljivostjo: ______

Koncentracija krme: _________

Koncentracija izpusta: ___________

Temperatura dovoda: __________

Temperatura izpusta: ___________

Trajanje operacije: _________

2. Lastnosti materiala:

Toplotna občutljivost materiala: ________

Viskoznost materiala: ________

Pretočnost materiala pri delovni temperaturi: _________

Lastnost penjenja materiala: ________

Vsebnost trdne snovi v materialu Nagnjenost k kristalizaciji materiala: _________

Nagnjenost materiala k koksanju: ______

Ali je material nagnjen k agregaciji

3. Delovni medij (vir toplote):

Vodna para:________ (tlak)

Temperatura hladilne vode: _________â

Čistilna raztopina (topilo): _________

4. Izbira materiala za izdelavo:

Zahteve za površinsko poliranje: _______

5. Pogoji lokacije:

Prostorske omejitve: ______

Klimatski pogoji: notranji in zunanji

Povezava med energijo in izdelki: _______

Delovna ploščad itd.

6. Predpisi:

Varnostne zahteve: _________

Indikatorji hrupa: _______

Indikatorji varstva okolja:_______

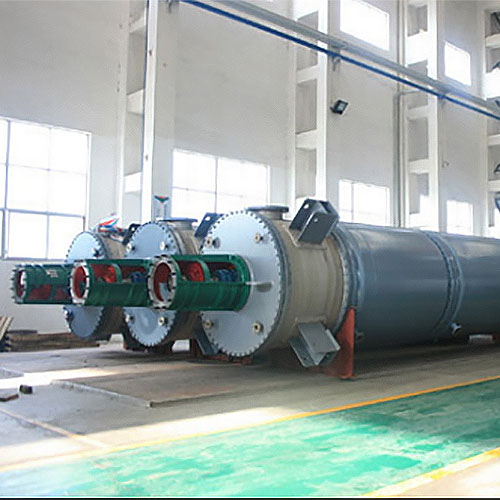

Uparjalnik z obrisano folijo s fiksnimi rezili

Uparjalnik z obrisano folijo pripravljen za preskusno delovanje
