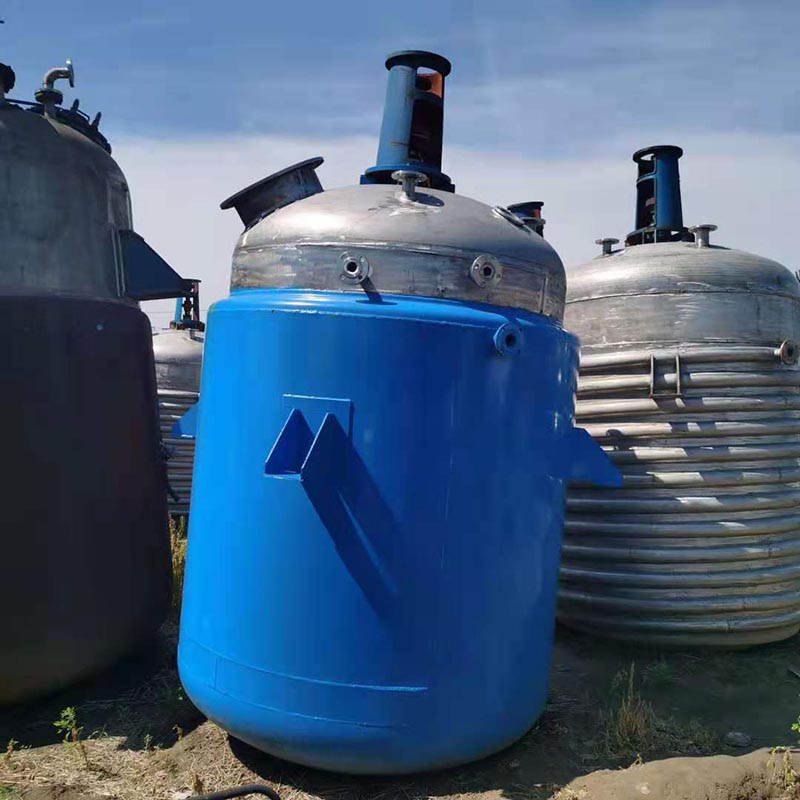

Spiralni polcevni reaktor s plaščem

Wuxi Hongdinghua Chemical Equipment Co., Ltd. načrtuje in proizvaja različne vrste reaktorjev za stranke. En tip reaktorja je precej drugačen, ki se razlikuje od tradicionalnih plaščnih reaktorjev in ima prednosti, ki jih plaščni reaktorji nimajo. Uporablja se lahko za doseganje funkcij ogrevanja, izhlapevanja, hlajenja in mešanja pri nizki ali visoki hitrosti. Ta tip reaktorja je zunanji polcevni reaktor.

Značilnosti in uporaba zunanjega polcevnega reaktorja:

Zunanji polcevni reaktor, znan tudi kot zunanji cevni reaktor, se pogosto uporablja za reaktorje s preveč notranjimi strukturami ali preveč odprtinami na reaktorju.

Vir toplote zunanjega polocevnega reaktorja je para, vroča voda ali termalno olje, ki teče med zunanjo steno ohišja reaktorja in polocevjo. Zamenjava tradicionalne oblike jakne.

Zunanji polovični cevni reaktor, tako kot reaktor s plaščem, se lahko uporablja tudi v nafti, kemikalijah, gumi, pesticidih, barvilih, farmacevtskih izdelkih, hrani in drugih procesih, kot so vulkanizacija, nitrifikacija, hidrogenacija, alkilacija, polimerizacija in polikondenzacija.

Podrobnosti o zunanjem polcevnem reaktorju

Spiralna zunanja cev spiralnega polcevnega reaktorja ima zasnovo s pol cevi, ki lahko zmanjša debelino stene telesa reaktorja in izboljša tlačno nosilnost reaktorja.

Polkrožni cevni plašč zunanjega polcevnega reaktorja deli notranji valj na tlačne pogoje, ki so izpostavljeni lokalnemu zunanjemu tlaku znotraj polkrožne cevi in ​​tlaku znotraj valja. Zunanji plašč polovice cevi lahko tudi prepreči nestabilnost notranjega cilindra. S splošnega vidika reaktorja vsak plašč zunanje spiralne cevi služi kot ojačitveni obroč za reaktorski valj in nadomešča telo plašča, zaradi katerega je notranji valj izpostavljen skupnemu zunanjemu tlaku. Zunanji spiralni cevni plašč ima močno odpornost proti tlaku med 0,6 in 2,5 MPa, kar lahko močno izboljša kakovost medija za prenos toplote med reakcijami materiala, ki niso občutljivi na toploto.

Kot primer vzamemo ogrevanje s paro, reaktor s polcevnim plaščem, ki uporablja polkrožno cev. Zmanjšanje tlaka pare je pogosto nadzorovano pri 0,4 MPa. Pri uporabi reaktorja z zunanjim spiralno cevnim plaščem je lahko tlak pare med 0,7 in 1,3 MPa, brez potrebe po nadaljnjem znižanju tlaka. Zaradi znatnega izboljšanja napetostnega stanja notranjega valja zaradi zunanjega spiralnega cevnega plašča se debelina stene notranjega valja relativno zmanjša. Zaradi vrzeli v procesu varjenja zunanjega plašča tuljavne cevi, ko je zahtevani prenos toplote enak, je območje prenosa toplote reaktorja s polcevnim plaščem ustrezno manjše.

Zunanji polcevni reaktor ima prednosti visoke učinkovitosti ogrevanja, hitre hitrosti hlajenja materiala in zmanjšanih proizvodnih stroškov kupcev. Je zelo stabilen in ima manj hrupa med delovanjem. Celotna oprema je enostavna za čiščenje in se lahko uporablja neprekinjeno. Reaktor s polcevnim plaščem razprši in premeša surovine z dobrim tesnilnim učinkom in brez puščanja. Vgrajeno praznjenje zagotavlja popolno praznjenje brez ostankov.

Reaktor s polcevnim plaščem je bolj ugoden za učinkovitost prenosa toplote, saj lahko služi kot komora za vir toploteï¼struktura zagotavlja zmanjšanje toplotnega upora zraka v reaktorju; Prav tako lahko pomaga doseči cilj varčevanja s porabo energije, razmerje med prostornino plašča in polovično prostornino cevi je 8:1, kar lahko zmanjša investicijske in proizvodne stroške.

Ne more le izboljšati koeficienta prenosa toplote, ampak tudi zmanjšati toplotni upor in je primeren za hladilne procese. Prav tako lahko poveča pretok medija v spiralni polcevi, tekoči medij z visoko hitrostjo pa lahko učinkovito prepreči nastanek vodnega kamna na notranji površini plašča polcevi. Hkrati lahko ta oprema zmanjša celoten premer telesa reaktorja in prihrani prostor.

Zato ima zunanji polcevni plaščni reaktor naslednje prednosti:

1. Zmanjšajte debelino stene telesa reaktorja in izboljšajte njegovo nosilnost (debelina stene telesa reaktorja in spodnje glave je 37,5 % in 50 % tanjša kot pri tradicionalnem reaktorju s plaščem);

2. To je koristno za izboljšanje učinkovitosti prenosa toplote (ne more samo povečati koeficienta prenosa toplote, ampak tudi zmanjšati toplotni upor);

3. Prihranite pri porabi energije (razmerje med prostornino plašča in prostornino pol cevi je 8, kar zmanjša toplotni upor);

4. Hitra učinkovitost hlajenja (zmanjšanje stroškov strank);

5. Zmanjšanje celotnega premera telesa reaktorja je koristno za postavitev delavnice.

Različne vrste kovin, kot so nerjavno jeklo, ogljikovo jeklo, titanovo jeklo itd., se lahko uporabljajo za izdelavo reaktorja s polovičnim plaščem.

Polcevni plaščni reaktor je sestavljen iz naslednjih struktur:

1.spiralna polovična cev

2. Telo reaktorja

3.glava

4. Mešalo (različne vrste mešanja ali kombinacije)

5. Pogonska naprava (motor, reduktor, magnetno mešanje)

6. Naprava za tesnjenje gredi (pakirno tesnilo, tesnilo enojnega konca stroja, tesnilo dvojnega konca stroja, magnetno tesnilo itd.)

7. Podpora (podporni nosilec ali ušesni sedež)

Ko Wuxi Hongdinghua Chemical Equipment Co., Ltd. načrtuje reaktor s polcevnim plaščem za stranke, vas prosimo, da posredujete naslednje podatke in parametre HDH.

1. Prostornina: ______L

2. Half-pipe plašč: območje izmenjave toplote ______ã¡

vir toplote: A ogrevanje s paro B vroča voda C Prenos toplote ogrevanje z oljem

3. Delovni tlak: tlak plašča ______MPa, notranji tlak cilindra _______MPa

4. Delovna temperatura: plašč ______â notranji valj ______â

5. Material:

Jakna A: Q235B B: Q345R C: S30408 ​​D: 3216R8 E: S31603 F: Drugo

Notranji cilinder A: Q235B B: Q345R C: S30408 ​​D: 32168 E: S31603 F: Drugo

6. Tip mešanja: A: tip vesla B: tip okvirja C: tip sidra D: tip turbinskega pogona E: drugi

7. Reduktor: A: reduktor koles s cikloidnim zatičem B: hitrost vrtenja reduktorja: ______rpm

8. Moč motorja: ______KW, ali je potrebna spremenljiva frekvenca___________

9. Tesnilo gredi: A: Škatla za pakiranje B: Mehansko tesnilo 204 C: Mehansko tesnilo 205 D: Drugo

10. Notranja cev

O: Ogrevalna površina: ______kvadratni meter

B: Hladilna površina: ______kvadratni meter

Reaktor s polcevnim plaščem
