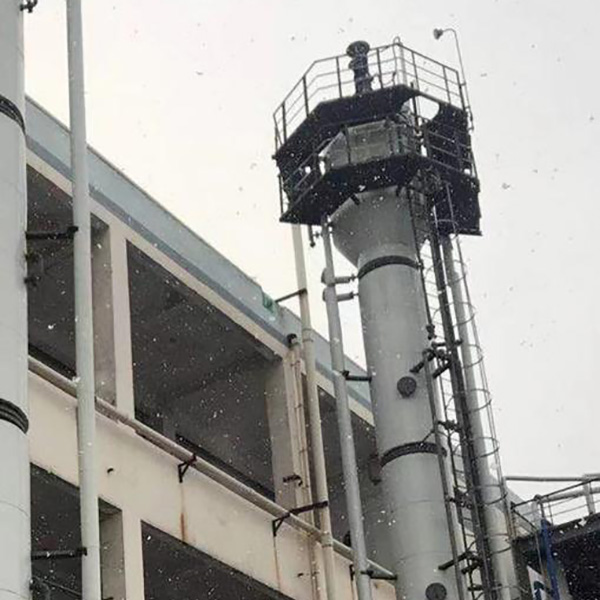

Industrijski rotacijski ekstrakcijski stebri ali stolpi

Wuxi Hongdinghua Chemical Equipment Co., Ltd kot profesionalni visokokakovosten proizvajalec industrijskih rotacijskih ekstrakcijskih stebrov ali stolpov ste lahko prepričani, da kupite industrijske rotacijske ekstrakcijske stebre ali stolpe v naši tovarni, mi pa vam bomo ponudili najboljšo poprodajno storitev in pravočasno dostavo. Wuxi Hongdinghua Chemical Equipment Co., Ltd.ï¼HDHï¼ je tudi profesionalni proizvajalec načrtovanja in proizvodnje ekstrakcijskih stolpov. Rotacijski ekstrakcijski stolpi se uporabljajo za ločevanje ali sintezo kompleksnih mešanih tekočin.

Rotacijski stolp za ekstrakcijo je natančna oprema za ekstrakcijo in Wuxi Hongdinghua ima edinstveno razumevanje in znanje pri oblikovanju in izdelavi rotacijskega stolpa za ekstrakcijo.

Značilnosti in uporaba rotacijskega ekstrakcijskega stolpa

1. Manj prostora in nizki stroški vzdrževanja

2. Visoka zmogljivost obdelave, primerna za neprekinjeno proizvodnjo;

3. Visoka učinkovitost, nizko zadrževanje topil

Rotacijski ekstrakcijski stolp je učinkovita oprema za ločevanje, ki ima široko uporabo na področjih, kot so fine kemikalije, farmacevtski izdelki in čiščenje okoljskega onesnaževanja.

Podrobnosti rotacijskega ekstrakcijskega stolpa

Rotacijski ekstrakcijski stolp je oprema za ekstrakcijo stolpa z mehanskim mešanjem, ki je sestavljena iz treh delov: zgornjega dela za bistrenje, mešalnega dela in spodnjega dela za bistrenje. Mešalni del je cilindrične oblike, notranjost pa je razdeljena na vrsto ekstrakcijskih komor s statičnimi obročastimi pregradami. Sredina dveh statičnih obročastih pregrad je fiksni vrtljivi disk, ki se vrti skupaj z mešalno gredjo. Med delovanjem težka faza (organska faza) in lahka faza (organska faza) vstopata v stolp od zgoraj oziroma od spodaj in tvorita protitočni stik znotraj stolpa. Pod mešanjem fiksnega rotacijskega diska dispergirana faza tvori kapljice tekočine, kar poveča prostornino prenosa mase. Ko je postopek ekstrakcije končan, lahka in težka faza iztekata z vrha oziroma dna stolpa.

V rotacijskem ekstrakcijskem stolpu je več diskov enake velikosti in razmika, povezanih z vrtljivimi gredmi na sredini, imenovanimi rotacijski diski, ki se enakomerno vrtijo z vrtenjem gredi. Vrtljivi disk je ločen s krožnimi diski enake velikosti in razmika, pritrjenimi na steno stolpa, in se imenuje fiksni disk. Raztopina (z manjšo gostoto) neprekinjeno vstopa v stolp iz spodnjega dela, teče proti zgornjemu delu zaradi plovnosti, se razbije in razprši v kapljice s centrifugalnim delovanjem neprekinjeno vrtečega se rotacijskega diska, drugo topilo (z večjo gostoto) pa nenehno vstopa v stolp iz zgornjega dela, teče navzdol pod vplivom težnosti in napolni celoten stolp. Razpršene kapljice so razpršene v kontinuirni raztopini in pridejo v stik s topilom preko kapljic. ​​Ena ali več komponent v raztopini se selektivno raztopi v kontinuirnem topilu za prenos mase.

Število vrtljivih diskov, razmik in druge strukture rotacijskega ekstrakcijskega stolpa se izračunajo na podlagi dejavnikov, kot so specifikacije surovin, zahtevana stopnja ločevanja in čistost.

Rotacijski odsesovalni stolp je sestavljen iz navpičnega cilindra z vodoravno stacionarno obročasto pregrado. Statična obročasta pregrada je ravna plošča s sredinsko odprtino, statična obročasta pregrada pa deli valj v vrsto ekstrakcijskih komor. V središču ekstrakcijske komore je gibljiv obroč s premerom, ki je nekoliko manjši od premera odprtine statične obročne pregrade. Vrstica gibljivih obročev je nameščena vzporedno z vrtečo se gredjo, tako da je mogoče gibljivi obroč in gred priročno namestiti v rotacijski ekstrakcijski stolp. Mešalni odsek je med obema prirobnicama na sredini, kjer je v glavnem končan postopek prenosa tekoče tekočine. Srednja zgornja prirobnica do zgornje plošče je zgornji ločevalni del, ki se uporablja za bistrenje lahke tekočine; Odsek od srednje spodnje prirobnice do spodnje prirobnice je spodnji ločevalni odsek, ki se uporablja za bistrenje težke tekočine. Nad in pod mešalnim delom je nameščena sitasta plošča z velikimi porami. Težka faza vstopi v stolp izpod sitaste plošče, lahka faza pa vstopi v stolp nad sitasto ploščo. Funkcija sitaste plošče je zmanjšati mešanje tekočine in povečati učinek ločevanja faz v delu za bistrenje.

Tako kot pri drugi opremi za ekstrakcijo v stolpu, lahka in težka faza med delovanjem vstopajo v rotacijski ekstrakcijski stolp iz spodnjega oziroma zgornjega dela stolpa. Obe fazi v stolpu prideta v protitočni stik in pod delovanjem rotacijskega diska razpršena faza tvori majhne kapljice tekočine, kar poveča površino prenosa mase med obema tekočinama. Lahka in težka faza, ki zaključita postopek ekstrakcije, nato iztečeta iz izhoda lahke tekočine oziroma iz izhoda težke tekočine.

Naslednji tehnični podatki so pomembni za načrtovanje rotacijskega odsesovalnega stolpa

1. Gostota surovine, gostota ekstraktanta;

2. Po poznavanju zmogljivosti obdelave (količine), razmerja med materialom in ekstrakcijo je mogoče določiti premer stolpa za ekstrakcijo plošče sito;

3. Ali ste izvedli majhen preizkus ali trenutno stanje delovanja vrste grelnika vode? Glavni namen je vedeti, koliko ciklov ekstrakcije je potrebnih, da lahko izpolnijo zahteve procesa, tako da je mogoče določiti višino ekstrakcijskega dela;

4. čas nanosa materiala, ki lahko izračuna prostornino cilindra čistilnega odseka;

5. Ali obstaja pojav emulgiranja? Če je tako, je treba razmisliti o izpustu odplak v večplastnem delu;

6. Kakšna je pH-vrednost materiala in njegove značilnosti, zaradi česar je primeren za izbiro materialov za opremo (ustrezen material za izgradnjo stolpa za ekstrakcijo sitaste ploščeï¼;
