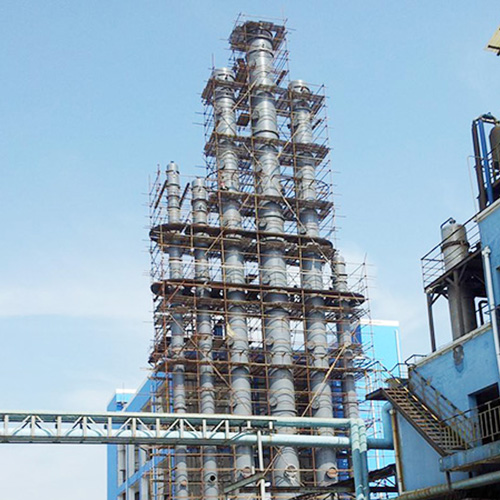

Industrijski stolpi ali stolpi za destilacijo metilnega alkohola

x

Stolp za destilacijo metilnega alkohola ima široko paleto uporabe in veliko količino. Njegova operativna zmogljivost pomembno vpliva na proizvodnjo celotne naprave, proizvodnjo izdelka, kakovost, ceno, varstvo okolja. Stolp za destilacijo metilnega alkohola lahko glede na njihovo strukturo razdelimo tudi v dve kategoriji: stolpi za destilacijo metilnega alkohola na ploščah in stolpi za destilacijo metilnega alkohola na embalaži. Raziskave ploščatega stolpa so se začele zgodaj, njegova mehanika tekočin in model prenosa mase sta razmeroma zrela, podatki pa zanesljivi. Ker so se ena za drugo pojavile nove vrste embalaže z odličnimi zmogljivostmi, zlasti nenehen razvoj in uporaba strukturirane embalaže in novih notranjih delov stolpa ter nenehno poglabljanje osnovnih teoretičnih raziskav, so bili narejeni novi preboji v tehnologiji ojačanja pakiranega stolpa, kar je spremenilo situacijo, da se v glavnem uporablja ploščasti stolp za destilacijo metilnega alkohola, stolp za destilacijo pakiranega metilnega alkohola pa je vstopil v novo obdobje.

HDH bo zahteval, da zagotovite naslednje podatke in parametre za načrtovanje stolpa za destilacijo metilnega alkohola, ki bo ustrezal vašim zahtevam:

1. Količina hranjenja surovin na časovno enoto: _______

2. Podrobna sestava surovin: ______

3. Izhodna količina na vrhu stolpa ______ kg/h, z zahtevano koncentracijo ______ %;

4. Izhodna količina dna stolpa ______kg/h, z zahtevano koncentracijo ______%;

5. Ali je material toplotno občutljiv:______£ ; Prosimo navedite: ______

6. Korozija: ______;

7. Prilagodljivost delovanja: ______zgornja meja; ______Spodnja meja;

8. Čas delovanja: _______ur/dan;

9. Temperatura hladilne vode (vhod/izhod): ______â poleti, _______â pozimi;

10. Temperatura ohlajene vode (vhod/izhod): ______â;

11. Tlak pare (nadtlak): ______MPa

12. Temperatura olja za prenos toplote: _______â;

13. Okolje namestitve: ______notranje£ ï¼______zunanje£

14. Meteorološke okoljske razmere

15. Izbirni pogoji za električno opremo ï¼Pogoj električnega napajanjaï¼______

Podrobnosti stolpa za destilacijo metilnega alkohola

(1) Stanje krme

Pogoji hranjenja na splošno vključujejo hranjenje s točko mehurčkov, hranjenje z rosiščem, hranjenje z mešanico plina in tekočine, hranjenje s podhlajeno tekočino in hranjenje s pregreto paro. Ta zasnova uporablja dovajanje mehurčkov. Uporaba hranjenja s točko mehurčkov ne samo, da je delovanje stabilizatorja bolj priročno, ampak tudi ne vpliva na sezonsko podnebje in temperaturo. Hranjenje s točko mehurčkov temelji na predpostavki stalnega molarnega pretoka, premera stolpa oddelka primarne destilacije in oddelka fine destilacije pa sta v bistvu enaka, zaradi česar je bolj primeren za proizvodnjo.

(2) Metoda kondenzacije na vrhu stolpa

(3) Refluksna metoda

Refluksno metodo lahko razdelimo na gravitacijski refluks in prisilni refluks. Pri majhnih stolpih je povratni kondenzator običajno nameščen na vrhu stolpa. Njegova prednost je v tem, da povratni kondenzator ne potrebuje nosilne konstrukcije, slabost pa je v tem, da povratni tok povratnega kondenzatorja težko kontroliramo. Za majhne stolpe se uporablja gravitacijski refluks.

(4) Metoda ogrevanja

Metode ogrevanja lahko razdelimo na direktno parno in indirektno parno ogrevanje. Neposredno ogrevanje s paro je postopek uporabe pare za vstop v stolp neposredno z dna. Ker je težka komponenta voda, je grelna naprava izpuščena. Posredno ogrevanje s paro je postopek delnega uparjanja tekočine kotlička skozi grelnik, kjer dvigajoča para in vračajoča se hladna tekočina prenašata maso. Ta naloga uporablja posredno ogrevanje s paro. Zaradi majhnega premera stolpa se uporablja vgrajen reboiler z spiralo, kot ogrevalni medij pa se uporablja vodna para.
