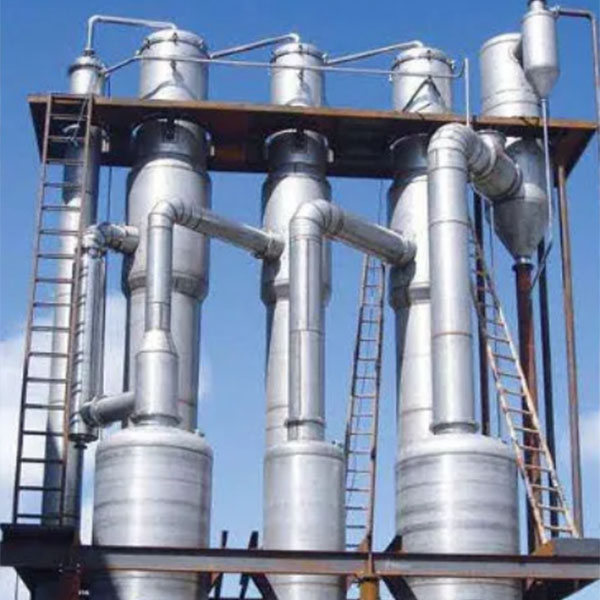

Industrijski uparjalnik padajočega filma

Glede na značilnosti materialov nekatere surovine zahtevajo uparjalnik s padajočim filmom za obdelavo koncentracije. Wuxi Hongdinghua Chemical Equipment Co., Ltd. ima dolgoletne izkušnje pri načrtovanju in izdelavi uparjalnikov s padajočim filmom.

Industrijski uparjalnik padajočega filma je naprava, ki lahko doseže izhlapevanje in koncentracijo s segrevanjem z vročo vodo, paro in oljem za prenos toplote.

Material v uparjalniku s padajočim filmom teče navzdol v obliki tankega filma, zato se imenuje "padajoči film", da se razlikuje od postopka, pri katerem tekočina surovine teče navzgor. Njegova glavna funkcija je izhlapevanje vode in plina iz surovine, s čimer se poveča vsebnost suhe snovi v materialu, od tod tudi ime "uparjalnik".

Načelo procesa

Surovina, ki jo je treba upariti, vstopi v uparjalnik s padajočim filmom z vrha uparjalnika s padajočim filmom skozi dovodno črpalko, mimo razdelilnika tekočine, ki je nameščen na vrhu uparjalnika s padajočim filmom, in cevi s padajočim filmom, ki je opremljena z vsakim kosom cevi za izmenjavo toplote v notranjosti, tako da lahko tekočina surovine tvori film. Tekočina surovine gre skozi cev za izparevanje (stran cevi) in se v obliki filma porazdeli v cev za izmenjavo toplote. Ko surovina teče navzdol v votlino cevi zaradi lastne gravitacije, jo segreva para zunaj cevi in ​​izhlapi, ko doseže temperaturo izhlapevanja. Surovina skupaj s sekundarno paro teče iz cevi navzdol in izhlapeva v obliki filma. Sekundarno paro posrka toplotna črpalka s parnim curkom preko Venturijevega učinka in zmeša z zunanjo svežo paro, ki se kot ogrevalna para pošlje na ohišje grelne komore uparjalnika s padajočim filmom. Stranska stran grelne komore s padajočim filmom ima plošče za usmerjanje sekundarne pare, kondenzacijo in odvajanje nekondenzirajočih plinov. Med postopkom se toplotna energija prenese od zunaj skozi steno cevi na material, ki je uparjen znotraj cevi. Po izmenjavi toplote se sekundarna para kondenzira v vodo s kondenzatorjem in izpusti iz uparjalnika s padajočim filmom.

Prednosti uparjalnika s padajočim filmom

1. Zadrževalni čas tekoče mešanice je kratek in ne bo povzročil poškodb zaradi razgradnje toplotno občutljivih snovi;

2. Zaradi statusa tankega filma in visoke hitrosti pretoka tekočine je koeficient prenosa toplote pri primarni kristalizaciji izhlapevanja ustrezno visok;

3. Padec tlaka je majhen, tlak in temperatura, izmerjena s postopkom izmenjevalnika toplote, pa sta skoraj konstantna, zato se je mogoče izogniti občutljivi toploti ali jo zmanjšati;

4. Ker tekočina surovine teče samo pod vplivom gravitacije, namesto da bi jo poganjala visoka temperaturna razlika, je dovoljeno sprejeti bolj ekonomično nizko temperaturno razliko;

5. Količina zadrževanja tekočine v opremi je razmeroma majhna, kar lahko prepreči zadrževanje tekočine v majhnem obsegu in stalno visoko temperaturo;

6. Vrenje je konvekcijsko vrenje, zato ima stanje površine cevi relativno majhen vpliv na vrenje.

Uparjalniki s padajočim filmom se pogosto uporabljajo za izhlapevanje in koncentracijo vode ali raztopin topil v industrijah, kot so medicina, hrana, kemična in lahka industrija. Uparjalniki s padajočim filmom se lahko pogosto uporabljajo tudi za obdelavo odpadnih tekočin v teh industrijah. Posebej primerna za toplotno občutljive materiale, ta oprema neprekinjeno deluje v vakuumu in nizkih temperaturah, z visoko zmogljivostjo izhlapevanja, varčevanjem z energijo in zmanjšanjem porabe, nizkimi obratovalnimi stroški in lahko zagotovi nespremenljivost materialov med postopkom izhlapevanja.

Podrobnosti izparilnikov padajočega filma:

V uparjalniku s padajočim filmom tekočina, ki jo je treba upariti, vstopi z vrha uparjalnika s padajočim filmom in gre skozi razdelilnik tekočine. Tekočina teče navzdol vzdolž stene cevi v obliki filma. Razlog, zakaj lahko padajoči pretok filma izboljša koeficient prenosa toplote, je, da je pretočna površina pretoka filma veliko bolj manjša od dejanske površine prečnega prereza cevi, zato se Reynoldsovo število pretoka močno poveča, zaradi česar je koeficient prenosa toplote znatno višji kot pri običajni opremi, napolnjeni s tekočino. Padajoči in dvigajoči film sta oba posledica toka filma, ki znatno poveča koeficient prenosa toplote, vendar je njun princip oblikovanja filma različen. Naraščajoči film je posledica visoke hitrosti zračnega toka, zaradi česar tekočina tvori film in se dviga vzdolž stene cevi; Padajočo folijo povzroči gravitacija in močna sila tekočine na steno cevi, zaradi česar tekočina teče navzdol vzdolž stene cevi v obliki filma.

Zato se nekatere značilnosti uparjalnika s padajočim filmom razlikujejo od značilnosti uparjalnika z dvigajočim se filmom:

V uparjalniku s padajočim filmom ni stolpca statičnega tlaka, kar ne bo povzročilo dviga vrelišča. Hkrati pa koeficient prenosa toplote nima nobene zveze s temperaturno razliko. To pomeni, da je koeficient prenosa toplote lahko zelo visok pri nizki temperaturni razliki prenosa toplote, zato je padajoči film primernejši od dvigajočega filma za izhlapevanje toplotno občutljivih snovi.

Padajoči film se razlikuje od dvigajočega filma, koeficient prepustnosti filma pa ni odvisen od hitrosti pare v cevi, zato je primeren za priložnosti z majhnim izhlapevanjem. Nekateri uparjalniki z dvema učinkoma na primer pogosto uporabljajo izhlapevanje naraščajočega filma med prvo stopnjo izparevanja, medtem ko se izhlapevanje padajočega filma uporablja v drugi stopnji izhlapevanja.

Ker je filmski tok izhlapevanja padajočega filma odvisen od učinka gravitacije, pod vplivom gravitacije tekočina prehaja skozi razdelilnik padajočega filma, tvori obliko filma in se enakomerno porazdeli na vsako cev za izmenjavo toplote. Pri nameščanju razdelilnika padajočega filma je treba zagotoviti, da je vodoraven, da preprečite neenakomerno porazdelitev pretoka tekočine, ki lahko vpliva na nastanek filma in hitrost pretoka, ki je potrebna za izhlapevanje padajočega filma. Preden HDH načrtuje in izdela uparjalnik padajočega filma, bo tehnična oseba podrobno komunicirala s strankami o naslednjem:

Sestava in specifikacije tekoče mešanice surovin - to lahko določi natančen izbor materiala za izdelavo uparjalnika

Stopnja koncentracije surovine (tekoča mešanica)

Zahteve glede koncentracije za dokončanje

Zmogljivost obdelave (prostornina)

Na ta način lahko HDH načrtuje v skladu s podatki in zahtevami, ki jih posredujete, določi ustrezne materiale za gradnjo opreme in določi, katero obliko izhlapevanja uporabiti, ne glede na to, ali gre za uparjalnik z dvigajočim filmom ali uparjalnikom s padajočim filmom.

Uparjalnik padajočega filmaï¼hidravlično testiranjeï¼
